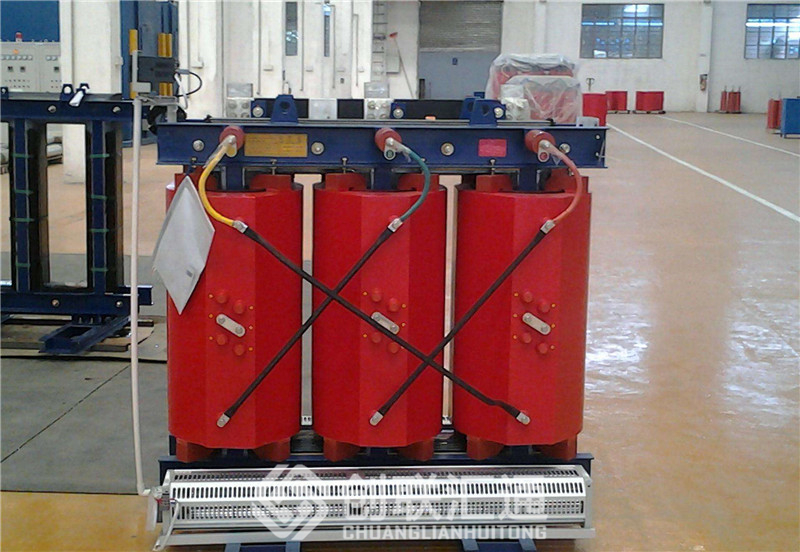

如何從干式變壓器的聲音判斷故障

　　1、缺相時的響聲

　　當變壓器發生缺相時，若第二相不通，送上第二相仍無聲，送上第三相時才有響聲;如果第三相不通，響聲不發生變化，和二相時一樣。發生缺相的原因大致有三方面：

　　①電源缺一相電;

　　②變壓器高壓保險絲熔斷一相;

　　③變壓器由于運輸不慎，加上高壓引線較細，造成振動斷線(但未接地)。

　　2、調壓分接開關不到位或接觸不良

　　當變壓器投入運行時，若分接開關不到位，將發出較大的“啾啾”響聲，嚴重時造成高壓熔絲熔斷;如果分接開關接觸不良，就會產生輕微的“吱吱”火花放電聲，一旦負荷加大，就有可能燒壞分接開關的觸頭。遇到這種情況，要及時停電修理。

　　3、掉入異物和穿心螺桿松動

　　當變壓器夾緊鐵心的穿心螺桿松動，鐵心上遺留有螺帽零件或變壓器中掉入小金屬物件時，變壓器將發出“叮叮當當”的敲擊聲或“呼…呼…”的吹風聲以及“吱啦吱啦”的像磁鐵吸動小墊片的響聲，而變壓器的電壓、電流和溫度卻正常。這類情況一般不影響變壓器的正常運行，可等到停電時進行處理。

　　4、變壓器高壓套管臟污和裂損

　　當變壓器的高壓套管臟污，表面釉質脫落或裂損時，會發生表面閃絡，聽到“嘶嘶”或“哧哧”的響聲，晚上可以看到火花。 

　　5、變壓器的鐵心接地斷線

　　當變壓器的鐵心接地斷線時，變壓器將產生“嗶剝嗶剝”的輕微放電聲。

　　6、內部放電

　　送電時聽到“噼啪噼啦”的清脆擊鐵聲，則是導電引線通過空氣對變壓器外殼的放電聲;如果聽到通過液體沉悶的“噼啪”聲，則是導體通過變壓器油面對外殼的放電聲。如屬絕緣距離不夠，則應停電吊心檢查，加強絕緣或增設絕緣隔板。

　　7、外部線路斷線或短路

　　當線路在導線的連接處或T接處發生斷線，在刮風時時接時斷，接觸時發生弧光或火花，這時變壓器就發出像青蛙的“唧哇唧哇”的叫聲;當?shù)蛪壕€路發生接地或出現短路事故時，變壓器就發出“轟轟”的聲音;如果短路點較近，變壓器將發出像老虎的吼叫聲。 

　　8、變壓器過負荷

　　當變壓器過負荷嚴重時，就發出低沉的如重載飛機的“嗡嗡”聲。

　　9、電壓過高

　　當電源電壓過高時，會使變壓器過勵磁，響聲增大且尖銳。

　　10、繞組發生短路

　　當變壓器繞組發生層間或匝間短路而燒壞時，變壓器會發出“咕嘟咕嘟”的開水沸騰聲。

　　干式變壓器外部結構引起的噪音及解決方法

　　(1)干式變壓器一般都帶有風機冷卻系統，干式變壓器的異常噪音，也常常是風機系統的故障所引起的。風機主要有以下三類故障現象：

　　①風機投入使用時發出“噼里啪啦”金屬撞擊的聲音。這是風機里面有異物，這時需要對異物進行清理。

　　②風機剛啟動時就發出摩擦的聲音且持續不斷，這是風機本身的質量問題了，必須更換風機，保障風機系統的正常運行。

　　(2)防護等級為IP20或IP40 的變壓器，它帶有外殼裝置，這外殼也會是變壓器噪音的來源，變壓器在運行中會產生震動，如果外殼沒有固定好，就會引起外殼的震動，從而產生噪音，所以裝置外殼時，較好在外殼與地面和外殼與變壓器底座之間加膠墊，以減弱震動聲的傳播。

　　(3)進入電房后，在變壓器的某方向能聽到時高時低的“嗡嗡”響聲，這是變壓器震動產生的聲波經過墻壁的反射產生疊加的結果，這種情況比較特殊，跟電房空間和變壓器放置位置有關，這時可調整變壓器的位置來降低響聲，也可以在電房內墻壁適當加裝一些吸音材料。

　　(4)變壓器安裝位置地板或支架不好會加劇變壓器振動，增大變壓器的噪音。有些變壓器放置的地面不結實，這時你會發現地面會震動，站到旁邊會感覺到震動，嚴重的會看到地面有裂痕，如果是這樣就要對變壓器的放置位置加固，這樣才能降低噪音。
